LCZ-401B旁壓式張力傳感器

LCZ-401B旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便，操作簡單，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，當鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業的超載控制、過程顯示及檢測系統。

立即咨詢

產品視頻

資料下載

說明書下載

簡介及用途

LCZ-401B旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便，操作簡單，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，當鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業的超載控制、過程顯示及檢測系統。

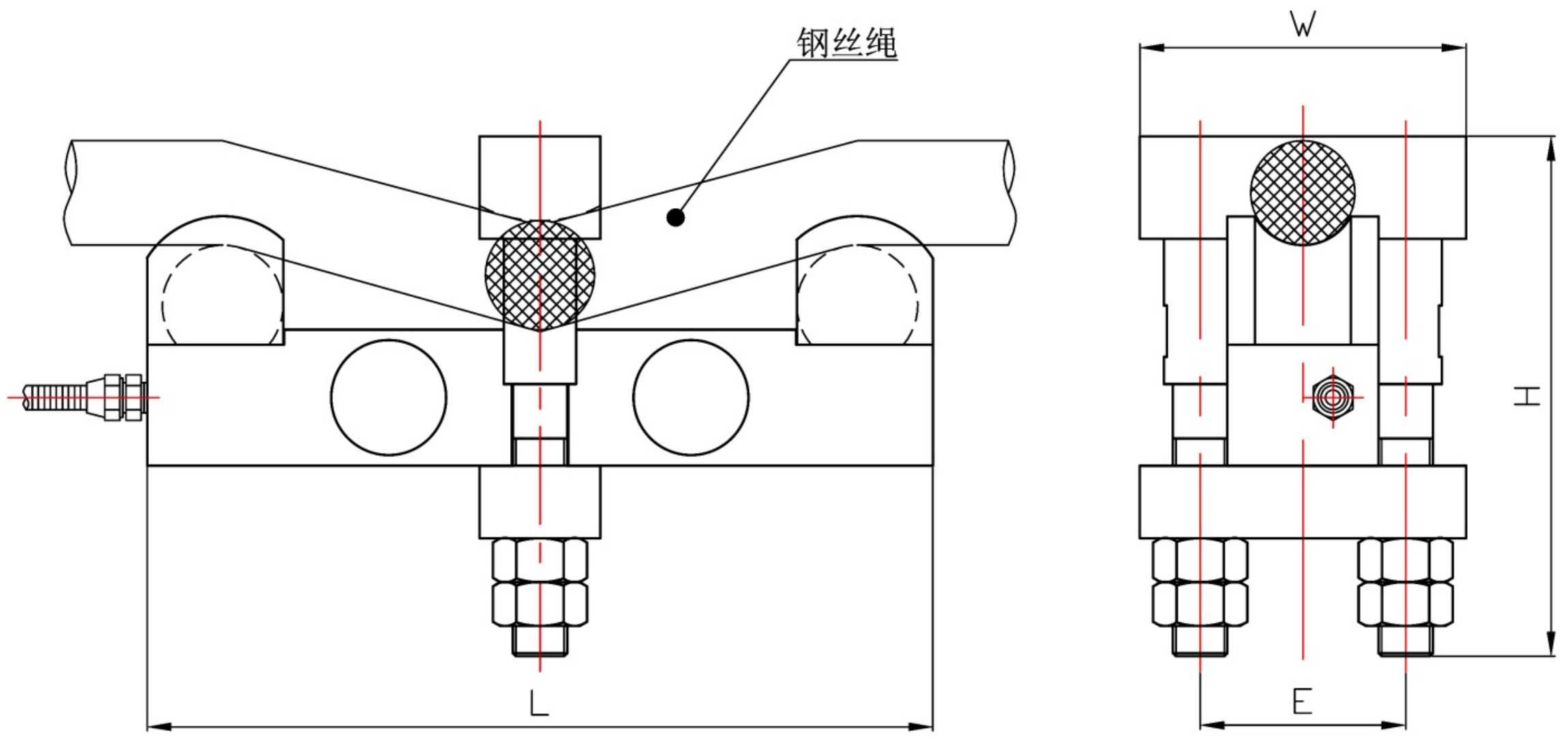

結構與外形尺寸

量程
鋼絲繩直徑 L W H
1t~10t
φ6-φ24 180 60 85~110
10t~20t
φ20-φ40 200 84 110~140
15t~30t
φ30-φ50 220 94 110~150
傳感器接線示意圖： 傳感器受力圖：

參數指標

參數	技術參數	參數	技術參數
量程	1t~30t	輸出電阻	350±5Ω或700±5Ω
輸出靈敏度	2.0±0.05mV/V	工作溫度范圍	-20~+70℃
非線性	±0.3~±0.5%F.S.	安全過載	150%F·S
滯后誤差	±0.3%F.S.	絕緣電阻	≥2000MΩ
重復性誤差	±0.3%F.S.	激勵電壓	5V~12V
蠕變	±0.3%F.S.	防護等級	IP65、IP66
零點溫度系數	±0.1%F.S./10℃	材質	合金鋼、不銹鋼
靈敏度溫度系數	±0.1%F.S./10℃	線纜	Φ5x3m
輸入電阻	380±30Ω或750±30Ω

購買流程

零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
售后保證及調試培訓

1.隆旅為客戶提供安裝調試服務，以及其他技術咨詢，必要時技術人員可上門提供技術培訓?？蛻羧缬屑夹g上疑問，技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產，傳感器產品質保1年.儀表類產品質保3年，7天退換貨，終身維修。（人為損壞不在質保范圍,定制產品無質量問題不退不換。）
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能，尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制，功能不符，尺寸誤差，精度不準（誤差范圍內除外）。
定制產品需雙方確認圖紙后加工生產，如產品不符合客戶要求需在二周內提出書面異議，客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議，雙方確認后確屬產品質量問題或未按雙方確認后的要求生產，可調換或退款。如無質量問題，且發貨型號與合同簽訂型號完整無誤，則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果，7個工作日內完成維修。
售后咨詢
技術咨詢、返廠維修、發票、投訴建議等相關問題。售后服務熱線021-51601181
